加工中心加工圓形工件快速校正找圓心的方法
? ? 第一步把操作改為手動或手輪模式,再把刀柄裝入主軸上,刀柄螺母手工鎖緊防止校圓刀柄轉動時脫落。

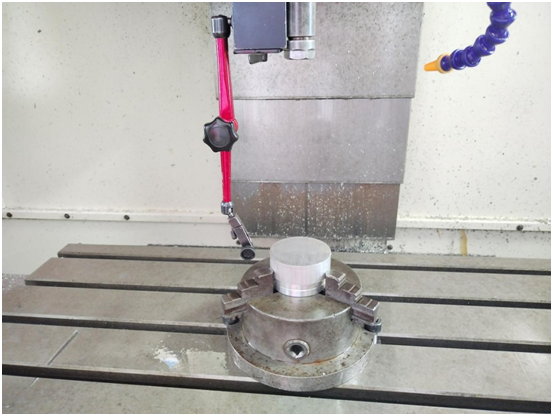

? ? 第二步調整磁力表座,把磁力表座旋鈕朝下,水平磁力面與刀柄外圓夾角處端面進行磁力固定,V型磁力面與刀柄外圓進行磁力固定,然后檢查表座是否固定牢固防止校正時表座擺動。
? ? 第三步表座固定桿松開接近圓型毛坯輕微鎖緊,進行轉動粗校整(注意轉動時不要手碰表座,用手指扣動刀柄與主軸的固定U型槽位置,防止轉動過程中表座移動,產生校正誤差較大)。

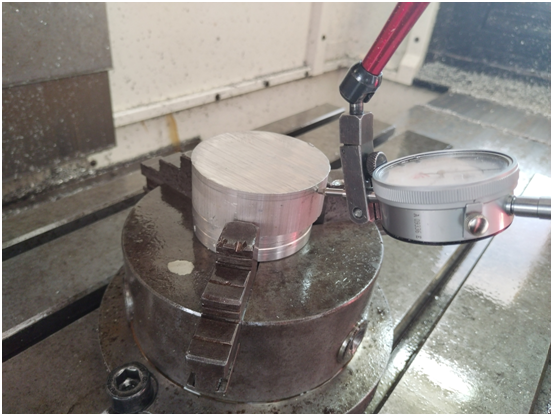

? ? 第四步粗校正過后Z軸抬起一定的高度,裝上百分表后,表座固定桿松開百分表大概傾斜45°左右,因防止百分表或表座固定桿與卡爪發生干涉,避免出現百分表的損壞現象,然后鎖緊表座固定桿以及百分表,進行檢查確認各項部件是否能夠進行打表校正。

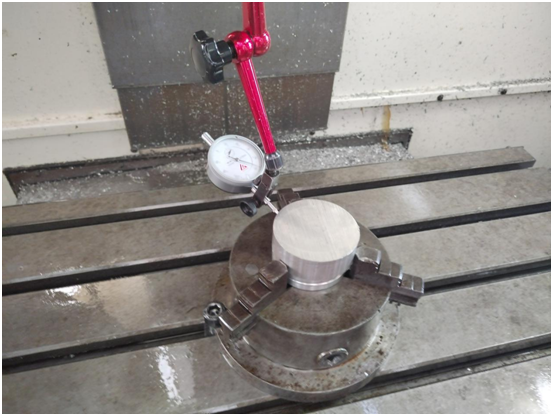

? ? 第五步轉動主軸精校正X Y軸坐標圓心位置(轉動時注意事項與第三步注意事項一致)。
這樣在我們在加工中心上圓形工件的圓心就校正好了
